Une caméra d'inspection de forage est un équipement d'auscultation vidéo qui descend dans un ouvrage vertical — puits d'eau, forage géothermique ou piézomètre — pour observer tubage, crépines et parois sans destruction. La tête est suspendue à un câble porteur et transmet l'image à une régie vidéo restée en surface.
Qu'appelle-t-on caméra d'inspection de forage ?
La caméra de forage travaille à la verticale. La tête descend par gravité au bout d'un câble porteur, souvent guidée par un treuil. Elle éclaire la paroi, filme et remonte l'image jusqu'à l'opérateur.
Le principe diffère de la caméra de canalisation. Cette dernière avance horizontalement, poussée par un jonc ou tractée par un chariot dans des réseaux enterrés. La caméra de forage, elle, affronte la pression hydrostatique de la colonne d'eau et de grandes profondeurs.
L'objectif reste le même dans les deux cas : voir l'état réel de l'ouvrage sans l'endommager. Sur un forage, on examine le tubage, les crépines, les jonctions et l'absence d'obstacle sur toute la hauteur utile.
Ce que l'inspection vidéo apporte à la réception d'un ouvrage
En fin de chantier, l'inspection documente ce qui a été livré. Elle montre la position des crépines, l'état des soudures et la conformité apparente du tubage. Le foreur dispose alors d'un enregistrement daté, exploitable en cas de contestation ou de reprise.
Sur un forage ancien, l'examen sert de point de départ au diagnostic. On compare l'état observé aux données de construction lorsqu'elles existent. Sans dossier, l'image reste la seule preuve directe de l'état intérieur.
L'intérêt est aussi économique : une anomalie localisée précisément évite parfois de reprendre tout l'ouvrage. Un désordre identifié au bon endroit oriente vers une réparation ciblée.
- Réception de fin de forage et contrôle du tubage posé
- Vérification de la position et de l'état des crépines
- Contrôle de la tenue générale de la colonne
- Constat d'absence de corps étranger après intervention
Quels désordres une caméra de forage permet-elle de repérer ?
Les défauts visibles sont de plusieurs natures. Certains sont mécaniques : fissure, déformation, écrasement local de la colonne. D'autres sont chimiques ou biologiques : dépôts de fer, de manganèse ou de calcaire, développement bactérien formant un biofilm sur les crépines.
L'ensablement partiel se lit également à l'image. Il explique une baisse de rendement ou l'usure prématurée d'une pompe immergée. La recherche d'objets tombés — pompe désolidarisée, outil, corps étranger — fait aussi partie des interventions courantes.
Une limite doit être connue : tout dépend de la turbidité de l'eau. Dans un forage très chargé en particules, l'image perd en lisibilité. Un pompage préalable ou un temps de décantation améliore nettement le résultat.
- Fissures, déformations et ruptures mécaniques
- Corrosion et percements du tubage
- Colmatage minéral des crépines (fer, manganèse, calcaire)
- Bio-colmatage bactérien
- Ensablement et accumulation de sédiments
- Localisation d'objets ou d'équipements tombés
Les critères pour choisir une caméra verticale professionnelle
Tous les équipements ne se valent pas sur un forage profond. La première contrainte est la pression. La tête doit rester étanche à l'immersion sous plusieurs dizaines de bars, ce qui suppose un indice de protection élevé et une mécanique adaptée.
La deuxième contrainte est optique. Une caméra de forage utile combine en général une vue axiale, orientée vers le bas pour guider la descente, et une vue radiale rotative motorisée à 360° pour scruter les fentes de crépine sur tout le périmètre.
Vient ensuite le câble. Il supporte à la fois le poids de la tête, les frottements dans le tubage et la transmission du signal sur toute la longueur. Un câble porteur renforcé est la condition d'une descente fiable et d'une remontée sans incident.
Enfin, deux éléments font gagner beaucoup de temps sur le terrain : un compteur métrique incrusté à l'écran pour localiser l'anomalie, et un éclairage LED réglable pour restituer les couleurs dans l'obscurité totale ou dans l'eau trouble.
- Étanchéité vérifiée à la pression hydrostatique d'utilisation
- Double vision axiale et radiale 360° motorisée
- Câble porteur renforcé adapté à la profondeur visée
- Compteur métrique incrusté à l'écran (OSD)
- Éclairage LED haute puissance à intensité variable
- Enregistrement vidéo et audio des passes d'inspection
FORACAM® d'AGM TEC : une conception et une maintenance françaises
AGM TEC est un concepteur français implanté à Bessières, en Haute-Garonne. L'entreprise conçoit et distribue des caméras d'inspection de canalisations et de forages, dont la gamme FORACAM®, marque déposée par AGM TEC.

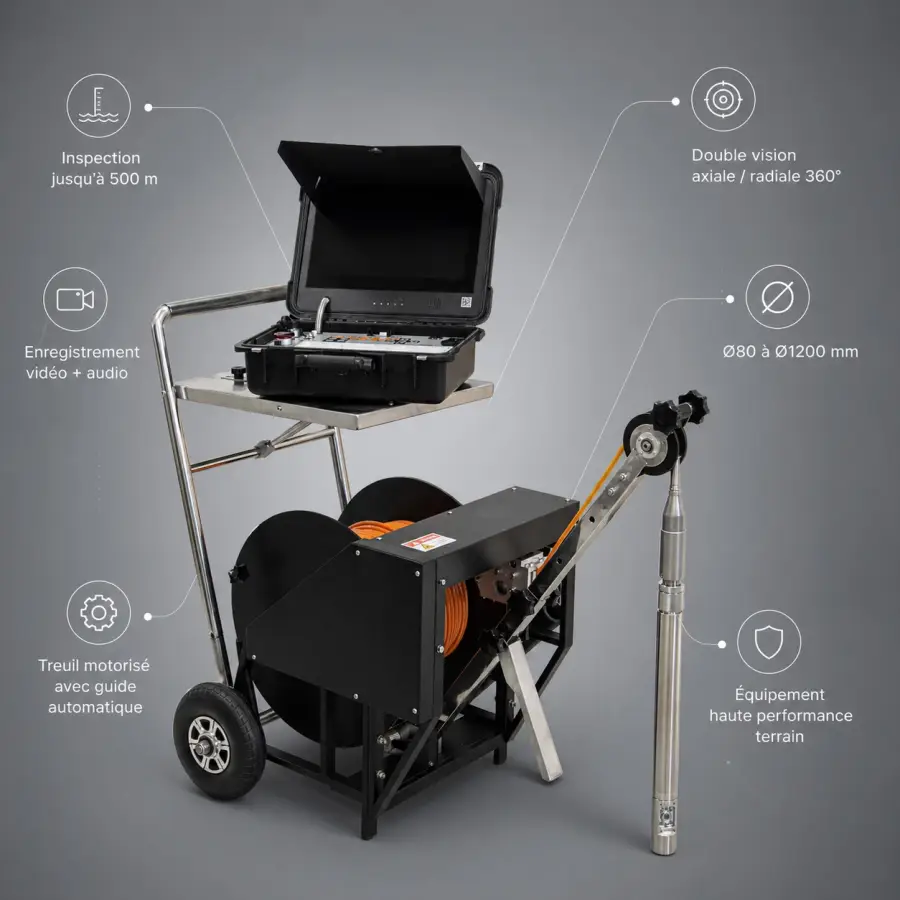

La configuration type associe une tête étanche à double vision, un enrouleur avec guide automatique du câble et une régie vidéo tout-en-un dans une valise de transport. La régie intègre le moniteur, un clavier étanche pour incruster le nom du forage, la date et les repères, ainsi qu'un enregistrement numérique sur support amovible.
L'atelier technique reste en France. L'étalonnage, l'entretien et la maintenance sont assurés directement par le concepteur, sans intermédiaire. C'est un point à vérifier dans le temps pour un parc de matériel utilisé régulièrement sur chantier.
Les valeurs ci-dessous correspondent à la configuration décrite par le constructeur. Elles varient selon le modèle et les options retenues : à confirmer au devis.
| Caractéristique | Spécification annoncée |
|---|---|
| Type de vision | Double capteur : axiale grand angle + radiale rotative 360° |
| Profondeur d'intervention | 100 à 500 m selon la configuration |
| Étanchéité | Jusqu'à 30 bars (équivalent 300 m de colonne d'eau) |
| Mesure de distance | Odomètre électronique avec incrustation métrique à l'écran |
| Éclairage | LED à intensité variable |
Qui utilise une caméra d'inspection de forage au quotidien ?
Les entreprises de forage d'eau potable ou d'irrigation s'en servent à la réception d'un ouvrage et lors de la réhabilitation d'un puits ancien. L'enregistrement vidéo complète le dossier de fin de chantier.
Les exploitants de réseaux géothermiques contrôlent les sondes et les échangeurs verticaux. Les bureaux d'études hydrogéologiques y trouvent un appui pour caractériser visuellement les ouvrages et suivre des piézomètres.
Les services techniques des collectivités et les régies des eaux l'utilisent en surveillance patrimoniale des captages publics. L'objectif est de planifier les interventions à partir d'un état des lieux daté, plutôt que de découvrir l'anomalie en cours d'exploitation.
Dans tous ces cas, la caméra ne remplace pas les essais de pompage ni les analyses d'eau. Elle apporte une information visuelle directe, à croiser avec les autres mesures du diagnostic.
- Forages d'eau potable et d'irrigation
- Sondes et échangeurs géothermiques verticaux
- Piézomètres et ouvrages de suivi de nappe
- Captages publics et réseaux de collectivités
