Sur une toiture-terrasse protégée par des gravillons, des dalles sur plots ou une végétalisation, l'insufflation de fumée sèche sous la membrane fait remonter la fumée à la verticale : elle ressort au droit de la rupture d'étanchéité. C'est une méthode de localisation non destructive : elle évite d'arroser la terrasse et de déposer la protection pour chercher à l'aveugle. Ce guide détaille le principe, le matériel d'insufflation et le déroulé du diagnostic.
Comment la fumée sèche localise-t-elle une fuite sous une protection lourde ?
Sur une toiture-terrasse, l'eau qui franchit l'étanchéité ne s'arrête pas au point d'entrée. Elle circule entre la membrane et le support béton, parfois sur plusieurs mètres, puis descend par une fissure du support. Le désordre apparaît à l'intérieur du bâtiment, souvent loin de la défaillance réelle.
L'insufflation de fumée inverse ce cheminement. Vous injectez un volume de fumée sous la membrane, en amont de la zone suspecte. Sous pression, la fumée reprend le trajet de l'eau à l'envers et s'échappe par la brèche d'étanchéité. Elle devient visible en surface, entre les graviers ou entre deux dalles sur plots.
L'intérêt est double : vous n'ouvrez pas la protection pour chercher, et vous obtenez un point de repère précis à confirmer avant réparation. La méthode reste un diagnostic de localisation : elle indique où l'étanchéité est rompue, elle ne mesure pas l'humidité déjà stockée dans l'isolant.
Condition d'application : il faut pouvoir créer un point d'injection étanche dans l'ouvrage, par perçage propre de la membrane ou par un raccord dédié. Sans ce point d'accès, la fumée ne se met pas en pression sous le complexe.
Pourquoi une turbine haute pression est-elle nécessaire sous gravier ou végétalisation ?
Le lit de graviers, la couche de terre d'une toiture végétalisée ou le poids des dalles opposent une résistance réelle à la remontée de l'air. Un générateur de fumée d'animation, conçu pour un volume libre, s'étouffe face à cette contre-pression : la fumée stagne sous la protection et n'atteint jamais la brèche.

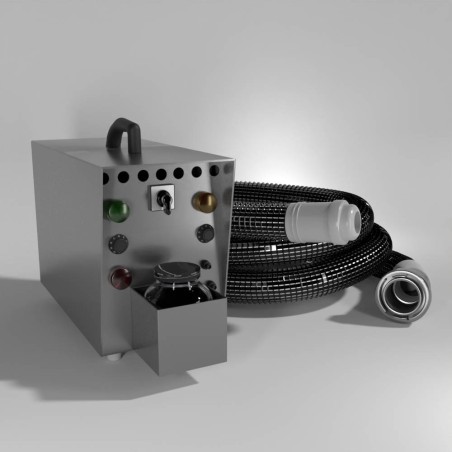

Le générateur d'étanchéité AGM TEC est dimensionné pour ce cas. Il intègre un moteur d'insufflation d'une dépression annoncée de 260 mbar et un souffle variable de 0 à 3 000 L/min. Cette puissance permet de vaincre le poids du substrat et de forcer la fumée à s'échapper par la fuite.
La chauffe de 2 000 W produit une fumée dense et sèche en quelques instants. Une fumée sèche limite le risque de condensation dans l'ouvrage et reste lisible à la surface : c'est ce qui rend l'émergence identifiable à distance sur un toit-terrasse.
Le débit variable compte autant que la puissance. Vous démarrez progressivement pour ne pas saturer le complexe, puis vous augmentez si la fumée ne ressort pas. Sur un ouvrage ancien ou fragile, cette progressivité évite de solliciter brutalement la membrane.
Les étapes d'un diagnostic par insufflation de fumée
Le protocole se déroule en cinq temps, du point d'injection à l'inspection visuelle de la surface. Comptez la présence d'un opérateur en surface pour repérer l'émergence pendant que l'appareil insuffle.
La vidéo ci-dessous montre la mise en œuvre du générateur d'étanchéité et la progression de la fumée. Elle donne une idée concrète du volume de fumée produit et du temps de chauffe avant insufflation.
- Créer le point d'injection : percer proprement l'étanchéité ou utiliser un raccord d'hélice d'insufflation dédié.
- Raccorder l'appareil : fixer le tuyau haute température au générateur.
- Lancer la chauffe : attendre la production d'une fumée dense et sèche.
- Insuffler à débit progressif : augmenter par paliers jusqu'à voir la fumée émerger.
- Inspecter la surface : repérer la fumée blanche entre les graviers ou entre les dalles sur plots, puis marquer le point d'émergence.
Quel équipement prévoir pour intervenir sur toit-terrasse ?
Le générateur de fumée d'étanchéité AGM TEC est annoncé à 2 995,00 € HT. Pour une mise en service immédiate sur vos chantiers, il est recommandé de le commander avec le raccord pour toit terrasse et un bidon de 5 L de fluide fumigène, annoncé à 52,00 € HT.
Le raccord dédié évite de bricoler un point d'injection sur la membrane : vous limitez le risque de créer une nouvelle entrée d'eau en perçant l'étanchéité. C'est un point de vigilance classique en intervention sur toiture-terrasse protégée.
Sur un diagnostic plus large, la fumée seule ne suffit pas. Elle localise la brèche, mais pas l'humidité déjà diffusée dans l'isolant. La méthode se combine utilement avec un scanner d'humidité non destructif, type Tramex DEC Scanner, pour décider de l'étendue de la reprise.
Le dimensionnement du matériel, le choix du fluide et le conditionnement se valident selon vos chantiers habituels : toiture-terrasse accessible ou non, surface traitée, fréquence d'intervention. Le devis reste la référence pour les configurations spécifiques.
Questions fréquentes des professionnels
Ces deux questions reviennent régulièrement en formation et en avant-vente. Elles portent sur la nécessité de déposer la protection et sur la place de la fumée dans une démarche de diagnostic globale.
Pour les cas particuliers, le raisonnement reste le même : la fumée localise une rupture d'étanchéité, pas l'état de l'isolant. Croisez le résultat avec un relevé d'humidité avant de chiffrer la réparation.
- Peut-on utiliser le générateur sans enlever les graviers du toit-terrasse ? Oui : le souffle pousse la fumée à travers le lit de graviers jusqu'à la fissure d'étanchéité.
- Faut-il associer la fumée à un autre diagnostic ? Pour compléter une recherche d'humidité en profondeur dans l'isolant, la fumée se combine très bien avec un scanner d'humidité non destructif (type Tramex DEC Scanner).
- La méthode convient-elle à une toiture végétalisée ? La contre-pression du substrat est plus forte qu'avec des graviers, d'où l'intérêt d'un générateur à forte insufflation et à débit progressif.
- Que faire si la fumée n'émerge pas ? Vérifier l'étanchéité du point d'injection avant de conclure : une fuite d'air au raccord empêche la mise en pression sous la membrane.
